ОБЩЕЕ ОПИСАНИЕ

ОБЩЕЕ ОПИСАНИЕ

Содержание

Общее описание комплекса

Состав комплекса

Система ИнфоВизор ER-Дизайнер

Система ИнфоВизор Интегратор

Система ИнфоВизор Навигатор

Система ИнфоВизор OLAP-Дизайнер

Система ИнфоВизор Аналитик

Система ИнфоВизор Комбайнер

Утилита "Редактор учетных записей"

Типовые варианты решений, которые могут быть сгенерированы на основе комплекса

Интегрированное хранилище данных

Корпоративная информационная система

Аналитическая витрина данных

Требования к персоналу

Требования к системе

Правила инсталляции

Общее описание комплекса

Широкое внедрение компьютерных сетей, расширение возможностей серверов баз данных, современных методологий обработки данных открыли перспективы создания корпоративных информационных систем (КИС) и автоматизации поддержки принятия решений на их основе. КИС - это средство информационной поддержки корпоративного управления, объединяющее два начала - бизнес-стратегию организации и передовые информационные технологии. В процессе своей деятельности промышленные предприятия, корпорации, ведомственные структуры, органы государственной власти и управления накопили большие объемы данных, которые хранят в себе большие потенциальные возможности по извлечению полезной аналитической информации, на основе которой можно выявлять скрытые тенденции, строить стратегии развития, находить новые решения. Современные КИС, предназначенные для интеграции информационных ресурсов, призваны обеспечивать автоматизацию корпоративного управления с помощью современных средств поддержки принятия решений.

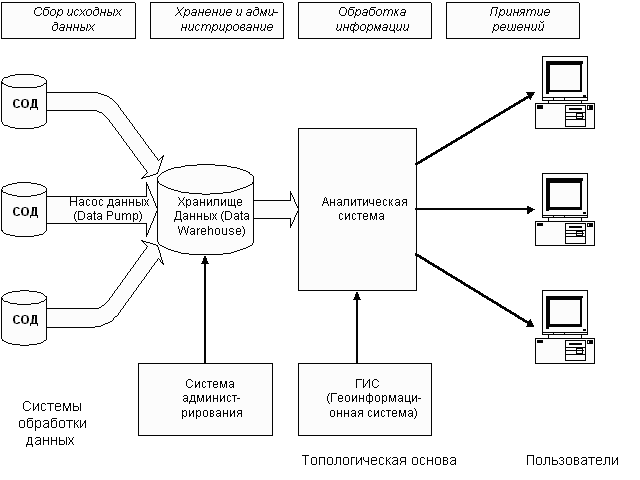

В общем виде система поддержки принятия решений (СППР) представляет собой совокупность инструментальных средств, которая используется для манипулирования данными, их анализа и представления результатов анализа конечному пользователю. Современные СППР строятся на основе хранилищ данных, интегрирующих информацию из действующих в организации систем оперативной обработки данных (СОД), а также необходимые сведения из соответствующих внешних источников. При этом новая информация заносится в хранилище регулярно и располагается в хронологическом порядке. На рисунке представлена технология обработки информации в СППР, основанной на использовании концепции хранилища данных:

Целью построения корпоративного хранилища данных является интеграция, актуализация и согласование оперативных данных из разнородных источников для формирования непротиворечивого взгляда на объект управления в целом. Часто в организации возникает ситуация, при которой в ряде несвязанных СОД накапливается большое количество несогласованных данных, на основе которых практически невозможно получить достоверную комплексную информацию с целью принятия стратегических решений ("много данных, но никакой информации"). Для решения этой проблемы была предложена концепция хранилищ данных, в основе которой лежит признание необходимости разделения наборов данных, используемых для оперативной обработки, и наборов данных, применяемых в системах поддержки принятия решений. Автор концепции Б. Инмон определил хранилища данных, как "предметно-ориентированные, интегрированные, неизменчивые, поддерживающие хронологию наборы данных, организованные для целей поддержки управления", призванные выступать в роли "единого и единственного источника истины", обеспечивающего менеджеров и аналитиков достоверной информацией, необходимой для оперативного анализа и принятия решений.

В основу модели базы данных хранилища положена концептуальная модель предметной области, которая разрабатывается на основе обработки результатов бизнес-анализа процессов и событий, имеющих место в организации. При этом модель хранилища включает определенную совокупность связанных между собой ассоциативными отношениями информационных объектов, которые соответствуют бизнес-понятиям (базовым сущностям), имеющим место в предметной области, и представляются в базе данных рядом связанных между собой таблиц. Стержневые (базовые) сущности окружаются наборами справочников и характеристических сущностей. Справочники используются для кодировки характеризующих сущности атрибутов, по которым впоследствии осуществляются нерегламентированные выборки. Характеристические сущности выполняют вспомогательную роль в описании многозначных и косвенных свойств сущностей.

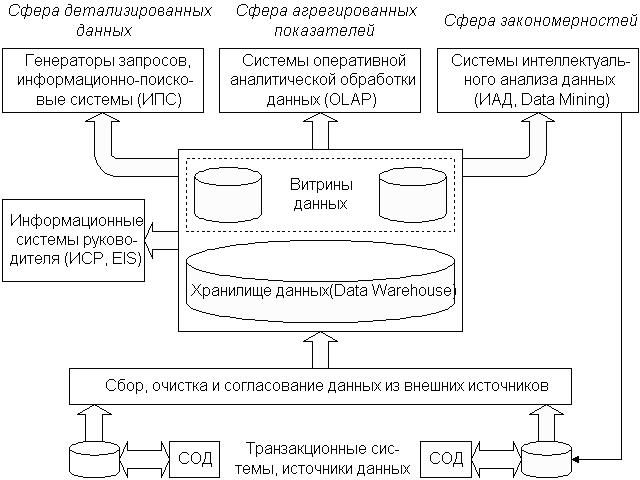

В основе поддержки принятия решений лежат три концепции:

• гибкая навигация по хранилищу данных посредством генерации нерегламентированных запросов и представление результатов в виде различных отчетов (в случае необходимости, отображение их через геоинформационный интерфейс на топологической основе);
• оперативная аналитическая обработка (OLAP), основанная на концепции многомерного представления данных, позволяющего организовать агрегированную информацию хранилища данных в виде гиперкубической модели и обеспечить ее удобный просмотр и анализ, включая формирование кросс-табличных отчетов, диаграмм деловой графики, раскрашенных в соответствии с полученными значениями географии карт; при этом в ячейках гиперкуба хранятся значения агрегированных показателей, а измерения позволяют упорядочить данные в соответствии с хронологической, географической и другими классификациями на основе справочников хранилища;
• поиск зависимостей в накопленной информации на основе алгоритмов интеллектуального анализа данных.

Комплекс средств автоматизации поддержки принятия решений ИнфоВизор предназначен для использования в качестве инструментального средства при построении корпоративных информационных систем в различных предметных приложениях. На рисунке представлена структура корпоративной информационной системы, которая может быть организована с помощью комплекса ИнфоВизор:

Используя СППР, можно решать такие задачи, как мониторинг состояния управляемого объекта, проверка гипотез, анализ и прогнозирование событий, поиск зависимостей, из которых можно извлекать новые сведения, выявлять аномалии, на основе которых можно моделировать процессы.

Перечислим основные этапы, которые необходимо пройти при создании корпоративной информационной системы на основе комплекса ИнфоВизор.

1. Информационное обследование организации с целью разработки информационной модели хранилища данных. На основе анализа процессов, имеющих место в организации, выявляются используемые данные. При этом собирается информация о необходимых внешних данных, периодичности и форме их поступления; о внутренних системах оперативной обработки информации (источниках сведений для хранилища), их функциях и алгоритмах обработки данных.
2. Разработка концептуальной модели хранилища и организация ведения интегрированной базы данных. В комплексе ИнфоВизор концептуальная модель предметной области поддерживается посредством специального CASE-средства. Принципы описания модели хранилища данных изложены в руководстве по его администрированию с помощью системы ИнфоВизор ER-Дизайнер, а правила навигации по нему - в руководстве по эксплуатации системы ИнфоВизор Навигатор.
3. Задачи организации загрузки информации из внешних источников с поддержкой уникальных идентификаторов всех информационных объектов на основе общесистемных справочников и классификаторов решаются с помощью системы сбора данных. Технология организации наполнения хранилища из внешних источников информации изложена в руководстве по использованию системы ИнфоВизор Интегратор.
4. Разработка специализированных систем анализа накопленной информации на основе инструментальных средств поддержки принятия решений. В комплексе реализован механизм извлечения из хранилища данных агрегированной многомерной информации любой степени обобщения и построения информационных моделей ("виртуальных звезд"), посредством которых осуществляется оперативный анализ численных данных. В комплексе ИнфоВизор построение аналитических систем осуществляется с помощью специального CASE-средства. Технология организации многомерного представления аналитических данных изложена в руководстве по администрированию системы многомерного анализа ИнфоВизор OLAP-Дизайнер, а рекомендации по обработке данных с помощью подготовленных информационных моделей - в руководстве по эксплуатации системы ИнфоВизор Аналитик. Кроме того, в случаях, когда многомерные информационные модели формируются на основе баз данных, построенных по схеме "звезды" или подобной ей, может быть организован сбор и загрузка данных в фактографические таблицы. Это выполняется с помощью системы загрузки многомерных данных из предварительно подготовленных форм ввода, технология использования которой рассмотрена в руководстве по эксплуатации системы ИнфоВизор Комбайнер.

Как видно из приведенного перечня, системы программного комплекса ИнфоВизор разделены на три основных блока, которые реализуют, соответственно, загрузку баз данных, навигацию по ним и аналитическую обработку. Наибольшего эффекта можно добиться, используя их совместно. В то же время, естественно, каждый из блоков может использоваться независимо от прочих для решения определенной прикладной задачи.

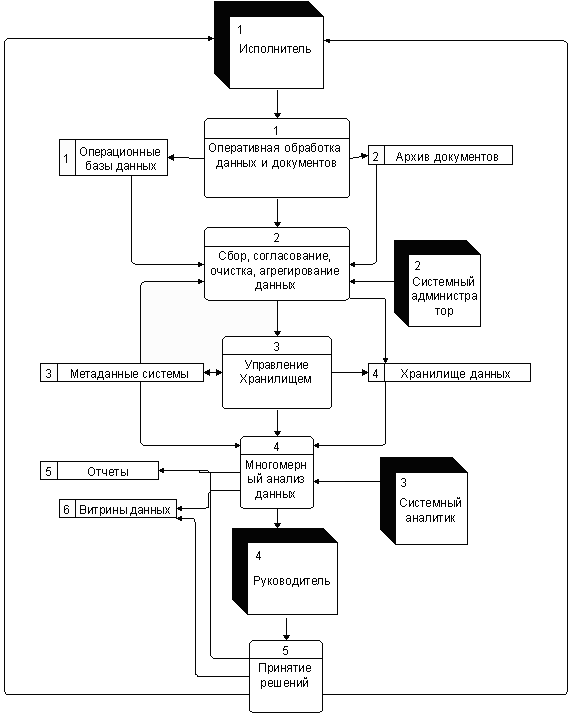

На рисунке показана диаграмма функциональных связей корпоративной информационной системы, построенной с использованием комплекса ИнфоВизор:

Перечислим важные моменты, которые должны быть решены при создании КИС.

1. Наличие отработанной на основе современных подходов менеджмента бизнес-стратегии организации. Без ясного понимания разработчиками целей бизнеса, способов их достижения, возникающих при этом проблем и методов их решения, ресурсы, необходимые для создания системы, будут потрачены зря.
2. Наличие специалистов, которые смогут осуществлять квалифицированную эксплуатацию системы, включая системного администратора, администратора базы данных и системного аналитика.
3. Наличие в организации компьютерной сети, сервера баз данных и, желательно, системы документооборота.
4. Проведение организационных и технологических мероприятий по приведению существующих и вновь разрабатываемых средств оперативной обработки информации в соответствие с требованиями корпоративной информационной системы. Сюда следует отнести внедрение общесистемных справочников, унификацию базовых понятий предметной области, поддержку уникальных идентификаторов информационных объектов и т. д.

Состав комплекса

Комплекс ИнфоВизор представляет собой семейство продуктов и состоит из ряда программных систем, которые во взаимодействии друг с другом составляют суть организации корпоративной информационной системы.

Система ИнфоВизор ER-Дизайнер

Система администрирования хранилища данных ИнфоВизор ER-Дизайнер - это CASE-средство для описания концептуальной модели предметной области, позволяющая с помощью графического редактора построить модель "сущность-связь" с последующей генерацией базы данных, включающей слой навигационных метаданных. Метаданные являются основой представления логической информации о структуре используемых совместно с инструментарием ИнфоВизор реляционных баз данных. Благодаря их наличию практически любая непротиворечиво спроектированная база данных может быть адаптирована к использованию в качестве содержательного наполнения информационно-аналитической системы, построенной на основе этого инструментария. Таким образом, достигается инвариантность проектируемого программного обеспечения по отношению как к самой исходной информации, так и к структуре ее представления.

Приложение ER-Дизайнер является развитым инструментом для облегчения проектирования модели данных. Построение модели предполагает определение сущностей и атрибутов. Сущностями предметной области являются объекты, события или концепции, информация о которых должна сохраняться в базе данных. Для лучшего восприятия информационной модели рекомендуется давать сущностям четкие смысловые наименования, желательно в форме существительных в единственном числе.

Система ИнфоВизор Интегратор

Система организации сбора информации для хранилища данных ИнфоВизор Интегратор - это набор средств для создания и автоматического выполнения с заданной регулярностью сценариев пополнения и обновления корпоративной базы данных. Регламент загрузки новой информации из внешних источников (подразделений, сторонних организаций) оформляется в виде операционных метаданных.

Система ИнфоВизор Интегратор является приложением ОС Windows, состоящим из интерактивной подсистемы задания сценариев обновления хранилищ данных и резидентной подсистемы выполнения разработанных сценариев. В процессе подготовки операционных метаданных можно выполнять следующие действия.

1. Выбирать исходную и целевую базу данных, таблицы в этих базах данных и поля в таблицах.
2. Устанавливать соответствие между исходным и результативным полями (данные из целевого поля будут копироваться в результативное и по возможности приводиться к типу результативного поля). При этом проверяется соответствие типов полей и возможность конвертации типа исходного поля в результативное.
3. Применять в качестве исходного поля агрегационную функцию или суммировать несколько полей в одно.
4. Определять SQL-условие выбора записей из исходных таблиц, т. е. осуществлять возможность копирования в целевые таблицы только записей, удовлетворяющих этому условию.
5. Определять условия вставки и модификации записей в целевых таблицах. При этом действует следующий алгоритм проверки условий: если условие модификации для текущей записи выполняется, то она модифицируется. Иначе проверяется наличие условия вставки записи. Если его нет, то запись будет добавлена в таблицу. Если же условие вставки присутствует, то проверяется его выполнение.
6. Создавать структуру новой таблицы в соответствии с выбранными полями таблиц исходной базы данных. Создается только структура таблицы, без учета имеющихся в исходных таблицах индексов.
7. Создавать несколько секций в одном файле сценария. Каждая секция является независимой от других, т. е. в ней может быть задан сценарий работы с другими таблицами и полями таблиц исходной и целевой баз данных. Секции сценария выполняются последовательно.
8. Задавать время старта данного файла сценария. Задается периодичность его выполнения (с точностью до 1 часа).
9. Сохранять созданные сценарии в файлах и редактировать существующие файлы сценариев.

Система ИнфоВизор Навигатор

Система навигации по хранилищу данных и генерации нерегламентированных запросов ИнфоВизор Навигатор - это настраиваемое ядро корпоративной информационно-поисковой системы, обеспечивающее гибкий механизм построения запросов на поиск и модификацию данных в корпоративной базе через интерфейс ее концептуальной модели.

Система позволяет вводить данные, быстро ориентироваться в накопленной информации, вести поиск необходимых данных, анализировать накопленные данные в совокупности, следить за развитием объектов или процессов во времени, находить связи между объектами. При этом обеспечивается гибкая навигация по хранилищу данных, генерация нерегламентированных запросов, представление результатов в виде различных отчетов.

Приложение ИнфоВизор Навигатор является инвариантным как по отношению к СУБД, на которой построено хранилище, так и по отношению к структуре хранимой информации. Доступ к реляционной базе данных хранилища производится через промежуточный слой метаописания, которое должно быть предварительно создано с помощью приложения ER-Дизайнер. При этом над одной базой данных может быть построено несколько моделей, и можно работать с любой из них.

ИнфоВизор Навигатор позволяет пользователям, не знакомым ни с программированием, ни со структурой конкретной базы, вести поиск и обработку данных, с тем чтобы использовать найденную информацию в целях поддержки принятия управленческих решений.

Система ИнфоВизор OLAP-Дизайнер

Система администрирования средств многомерного анализа данных ИнфоВизор OLAP-Дизайнер - это средство построения многомерного интерфейса над реляционной базой данных, который организуется в виде слоя аналитических метаданных. При этом многомерная модель может строиться как над реляционными базами в общем случае произвольной структуры (виртуальный гиперкуб), так и над базами структуры "звезды" или аналогичных структур, которые специально приспособлены для хранения многомерных данных в реляционных СУБД (реальный гиперкуб).

Основные возможности приложения ИнфоВизор OLAP-Дизайнер включают в себя следующее.

1. Создание и редактирование многомерных информационных моделей для аналитических метаданных.
2. Импорт многомерных информационных моделей из базы данных и экспорт в базу данных.
3. Сохранение и чтение локальных файлов многомерных информационных моделей.
4. Просмотр таблиц базы данных, предоставляющий администратору возможность легко ориентироваться в структуре описываемой базы данных.
5. Создание и редактирование таблиц базы данных при условии наличия у пользователя соответствующих полномочий, которые предоставляются ему севером базы данных.

Система ИнфоВизор Аналитик

Система многомерного анализа данных ИнфоВизор Аналитик - это средство оперативной обработки данных, позволяющее обеспечить поддержку принятия решений на основе анализа агрегированной численной информации в виде кросс-табличных отчетов, диаграмм деловой графики, геоинформационных карт.

Основные возможности системы ИнфоВизор Аналитик включают в себя следующее.

1. Подключение к реляционным базам данных, содержащим аналитические метаданные. Аналитические метаданные комплекса ИнфоВизор могут создаваться и редактироваться с помощью системы ИнфоВизор OLAP-Дизайнер.
2. Предоставление пользователю интуитивного интерфейса построения произвольных запросов к многомерным информационным моделям, полученным из аналитических метаданных выбранной базы данных.
3. Сохранение построенных запросов и параметров текущего соединения в виде локального файла с возможностью последующего применения и восстановления прерванного сеанса работы с базой данных.
4. Преобразование результатов выполнения запросов в гиперкубическую структуру с возможностью ее сохранения в виде локального файла и последующего вторичного использования без нового подключения к исходной базе данных.
5. Построение кросс-табличных отчетов по информации сформированного гиперкуба с возможностью группировки измерений по его осям, произвольной ориентации (вращения) осей, накладывания фильтров на измерения и создания многостраничных отчетов.
6. Представление кросс-табличных отчетов в виде диаграмм деловой графики различных типов.
7. Формирование информационных географических карт (раскрашенных в соответствии с данными тегущего отчета) при условии привязки одного или нескольких измерений к шаблону карты в процессе разработки многомерной модели с помощью системы OLAP-Дизайнер.
8. Экспорт кросс-табличных отчетов в форматы гипертекста (*.html) и таблиц MS Excel (*.xls).
9. Экспорт графических отчётов (диаграмм и карт) в стандартные графические форматы (*.bmp, *.wmf, *.emf, *.jpg).

Система ИнфоВизор Комбайнер

Система табличной загрузки в базы данных структуры "звезды" ИнфоВизор Комбайнер - это средство организации сбора численных данных с помощью автоматизированной загрузки из табличных форм ввода. Данная система используется совместно с системой ИнфоВизор Аналитик и реализует один из способов информационного наполнения интегрированных баз данных.

Реализация этого способа является цельной последовательной технологией, которая на каждом этапе может контролироваться администратором информационной системы и способна существенно облегчить его работу по поддержанию интегрированной базы данных в актуальном состоянии.

1. В системе ИнфоВизор Аналитик строится запрос, в ответ на который должны быть получены искомые данные (как правило, на момент выполнения запроса этих данных в базе еще нет).
2. Полученная кросс-таблица сохраняется в виде формы ввода Excel.
3. Сохраненный файл передается для заполнения тому, кто владеет соответствующей информацией. После заполнения в среде Excel этот же файл возвращается администратору информационной системы на то рабочее место, где была сохранена форма ввода (шаг 1).
4. Заполненная форма открывается в системе ИнфоВизор Комбайнер и загружается в базу данных.

Применение этой технологии решает проблему ввода данных в реляционные структуры вида "звезды", "снежинки" или "созвездия", в которых одна или несколько таблиц фактов ссылаются на несколько относительно небольших таблиц измерений. Именно по такой схеме строится большинство баз данных, ориентированных на использование средствами многомерного анализа.

Утилита "Редактор учетных записей"

Редактор учетных записей - это дополнительная утилита комплекса ИнфоВизор, выполняющая настройку клиентских рабочих мест для работы с информационными моделями. Использование этой утилиты может облегчить работу конечных пользователей с базами данных.

В комплект эксплуатационной документации входят руководства по использованию перечисленных выше средств.

Типовые варианты решений, которые могут быть сгенерированы на основе комплекса

Комплекс ИнфоВизор представляет собой набор инструментальных средств, который может быть использован для построения корпоративных информационных систем в различных сферах применения. Среди них к настоящему времени можно выделить три варианта, которые различаются подходами к ведению хранилища данных, а также используемым для их реализации составом программных средств комплекса. Условно назовем эти варианты: межсистемная интеграция, внутрисистемная интеграция и специализированный анализ. Следует сказать, что возможна комбинация решений на основе перечисленных подходов.

Интегрированное хранилище данных

Предполагается создание информационно-аналитической системы на основе информации, накопленной в различных системах оперативной обработки данных корпорации. При этом в интегрированном хранилище данных осуществляется обогащение "портрета" базовых сущностей сведениями из различных источников. Информация о состояниях жизненного цикла информационных объектов хранилища организуется с сохранением истории изменений. Технология создания такой системы включает следующие этапы.

1. Выполняется информационное обследование предметной области с целью разработки модели данных интегрированного хранилища сведений и определения состава источников данных.
2. С помощью ER-Дизайнера создается база данных и осуществляется формирование метауровня хранилища данных (навигационные метаданные); принимаются решения по организации истории изменений "портретов" базовых сущностей и технологии использования информации из внешних источников.
3. Осуществляется формирование сценариев загрузки информации из внешних баз данных на основе системы ИнфоВизор Интегратор (операционные метаданные); в случае необходимости выполняется предварительная обработка полученной информации (сбор, очистка, консолидация); выполняется наполнение хранилища подготовленными данными и составляется регламент ее периодической актуализации.
4. Осуществляется генерация нерегламентированных запросов к сформированной базе средствами ИнфоВизор Навигатор с целью проверки правильности формирования метауровня и правильности проекта структуры базы данных (в случае необходимости возможен возврат к п. 2).
5. Выполняется проектирование специализированной аналитической системы на основе накопленных в хранилище данных сведений; с помощью OLAP-Дизайнера осуществляется проектирование модели системы и формирование аналитических метаданных; в процессе разработки сценария аналитической обработки определяется состав агрегированной информации, которая будет анализироваться в различных срезах, построенных на базе измерений хранилища.
6. Проверяется функциональность аналитической системы (ИнфоВизор Аналитик) на предмет гибкости построения необходимых кросс-табличных отчетов, диаграмм деловой графики, информационных карт; в случае необходимости осуществляется возврат к п. 5 для развития аналитического метауровня.
7. Осуществляется подготовка информационных систем руководителя на основе аналитических средств комплекса.

В настоящее время у разработчиков имеется ряд решений по созданию аналогичных систем в сфере региональной информатики, на основе которых осуществляется интеграция информационных ресурсов, накопленных в различных ведомственных вертикалях для обеспечения поддержки принятия решений органами власти и управления.

Корпоративная информационная система

Предполагается создание двух (и более) уровневой корпоративной информационно-аналитической системы, в которой на нижних уровнях осуществляется сбор информации и помещение ее в интегрированное хранилище данных верхнего уровня системы. При этом становится возможной аналитическая обработка накопленных сведений с целью поддержки принятия решений руководством о деятельности корпорации. Модель базы данных предполагает возможность сбора как детализированной, так и агрегированной информации по информационным объектам предметной области. Технология создания такой системы включает следующие этапы.

1. Выполняется информационное обследование предметной области с целью разработки модели данных системы; при этом в основу модели хранилища включаются, как правило, информационные объекты, которые регламентированы в формах отчетности о деятельности корпорации.
2. С помощью ER-Дизайнера создается база данных и осуществляется формирование метауровня хранилища (навигационные метаданные).
3. На основе аналитических метаданных осуществляется генерация форм загрузки информации с использованием средства ИнфоВизор Комбайнер.
4. Выполняется проектирование специализированной аналитической системы на основе накопленных в хранилище данных сведений; осуществляется проектирование модели системы и с помощью OLAP-Дизайнера осуществляется формирование аналитических метаданных.
5. С помощью системы ИнфоВизор Аналитик осуществляется подготовка информационных систем для руководства корпорацией.

Системы такого класса могут быть использованы для построения законченных ведомственных информационно-аналитических систем, например, для автоматизации ведения реестра объектов недвижимости, реестра юридических и физических лиц, реестра оборудования. К такому классу систем относятся информационно-аналитические системы мониторинга, например, социально-экономического положения, уровня жизни, состояния жизнедеятельности объектов и т. п.

Аналитическая витрина данных

Предполагается создание специализированной аналитической витрины данных над информацией, накопленной в каком-либо ведомстве в произвольной структуре базы данных. Таким образом, предоставляется возможность обеспечить для пользователя-аналитика прозрачный интерфейс многомерного анализа данных по любому количеству измерений и уровней обобщения информации. Результаты анализа оформляются в виде кросс-табличных отчетов, диаграмм деловой графики, информационных карт. Кроме того, возможна настройка специализированной обработки информации, представленной в унифицированном виде - в виде гиперкубической модели данных. К такой обработке относятся методы статистического анализа, интеллектуального анализа, типовые экономические функции. Технология создания такой системы включает следующие этапы.

1. Выполняется обследование информации, накопленной в организации.
2. Выполняется проектирование специализированной аналитической системы; на основе OLAP-Дизайнера осуществляется формирование аналитических метаданных; в процессе разработки сценария аналитической обработки определяется перечень агрегированной информации, которая будет анализироваться в различных срезах, также осуществляется формирование справочников, которые будут положены в основу измерений; многомерная модель может быть либо виртуальным гиперкубом над базой данных, либо реальной физической витриной данных (т. е. базой данных со структурой вида "звезды").
3. Проверяется функциональность аналитической системы (ИнфоВизор Аналитик) на предмет прозрачности интерфейса при построении кросс-табличных отчетов, диаграмм деловой графики, информационных карт; в случае необходимости осуществляется возврат к п. 2 для развития аналитического метауровня.
4. Осуществляется подготовка информационных систем руководителя на основе аналитических средств комплекса.

Требования к персоналу

Работа с комплексом ИнфоВизор предполагает наличие двух категорий пользователей.

1. Администратор информационной системы (эту роль может выполнять один человек, но в реальных условиях, когда требуется администрирование нескольких баз данных, желательным было бы присутствие отдельного администратора для каждой из них).
2. Конечные пользователи - системные аналитики.

Администратор должен поддерживать актуальность и непротиворечивость собранных данных, а также полноту и целостность информационных моделей, составляющих метаданные (навигационные, операционные и аналитические) и обеспечивающих эффективную работу конечных пользователей с основными клиентскими приложениями Инфовизор Навигатор и ИнфоВизор Аналитик. Администратор должен быть специалистом в области информационных технологий, знать концепцию реляционных СУБД, владеть языком SQL (как стандартом этого языка, так и расширениями применяемого сервера баз данных) и знать основные правила использования и администрирования сервера баз данных. Перед началом работы он должен изучить документацию по администрированию хранилища данных (ER-Дизайнер), по системе сбора информации для него (Интегратор) и по администрированию средств многомерного анализа (OLAP-Дизайнер), научиться проектировать структуры реляционных баз данных, а также создавать информационные модели в рамках навигационных и аналитических метаданных. Роль администратора является ключевой в работе системы, потому что конечные пользователи (аналитики) работают с информационными моделями, созданными и отлаженными администратором, анализируя через них содержимое хранилищ данных.

Конечные пользователи - аналитики, являясь специалистами служб информационных технологий и системного анализа, должны хорошо представлять себе предметную область, отраженную в исследуемых хранилищах данных и построенных в них информационных моделях. Они должны изучить инструкции по эксплуатации системы навигации по хранилищу данных (Навигатор) и системе многомерного анализа данных (Аналитик) для получения представления о возможностях и приемах работы с этими приложениями. Во всех затруднительных случаях пользователям рекомендуется обращаться за помощью к администратору системы.

Требования к системе

Эксплуатация программного комплекса ИнфоВизор возможна под управлением операционной системы Windows 95/98, Windows NT 4.0 или Windows 2000. При этом рабочая станция должна быть оснащена как минимум 32M оперативной памяти; объем занимаемого дискового пространства зависит от выбранной реализации (Администратор, Клиент) и от состава установленных компонентов комплекса. Из системного программного обеспечения должны быть установлены:

• Менеджер драйверов ODBC (версия 3.0 и выше);
• Borland Database Engine - BDE (версия 5.0 и выше);
• программное обеспечение для доступа к реляционной СУБД, в которой планируется ведение баз данных, по стандарту ODBC.

Правила инсталляции

Программный комплекс ИнфоВизор выпускается в двух вариантах:

• ИнфоВизор Администратор;
• ИнфоВизор Клиент.

Компоненты, входящие в состав ИнфоВизор Администратор:

• система администрирования хранилища данных ИнфоВизор ER-Дизайнер;
• система сбора информации для хранилища данных ИнфоВизор Интегратор;
• система навигации по хранилищу данных ИнфоВизор Навигатор;
• система администрирования средств многомерного анализа данных ИнфоВизор OLAP-Дизайнер;
• система многомерного анализа данных ИнфоВизор Аналитик;
• система табличной загрузки в базы данных структуры "звезды" ИнфоВизор Комбайнер;
• утилита "Редактор учетных записей".

Компоненты, входящие в состав ИнфоВизор Клиент:

• система навигации по хранилищу данных ИнфоВизор Навигатор;
• система многомерного анализа данных ИнфоВизор Аналитик;
• утилита "Редактор учетных записей".

Для установки программного комплекса ИнфоВизор необходимо выполнить следующие шаги.

• Выбрать пункт "Run" ("Выполнить") в главном меню Windows.
• Напечатать полное имя файла SETUP.EXE (например, C:\TEMP\SETUP.EXE).
• Нажать клавишу Enter и далее следовать инструкциям программы установки.
